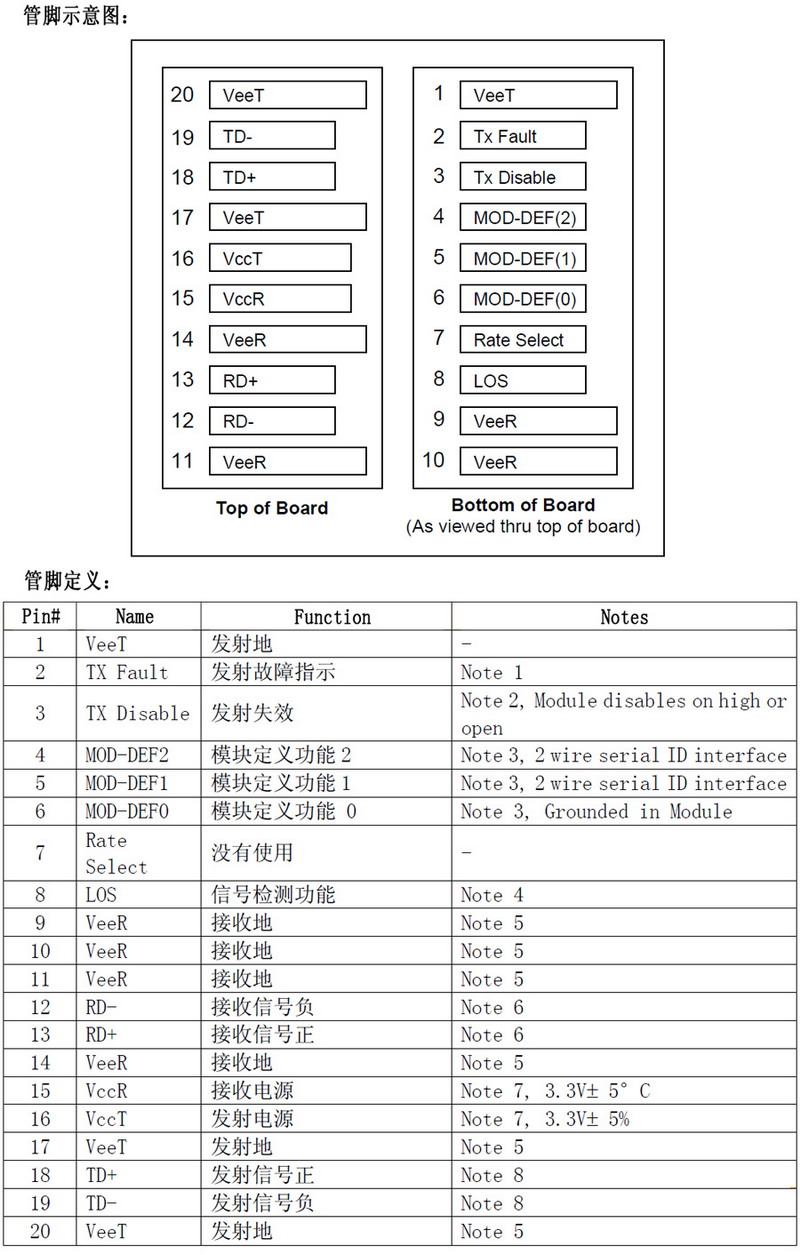

Notes:
1. TX Fault ：開集電極或者開漏集輸出。高電平指示有故障產生，低電平指示正常工作。
2. TX disable：失效輸入被使用去關斷激光器輸出。
Low (0 – 0.8V):激光器開啟
(>0.8, < 2.0V):沒被定義
High (2.0 – 3.465V):激光器失效
Open:激光器失效
3. Mod-Def 0,1,2. 模塊定義的三個管腳
Mod-Def 0 ：模塊定義接模塊的地腳。
Mod-Def 1： 內部總線管腳。 Mod-Def 2 : 內部總線管腳
4. LOS (Loss of Signal) ：開集電極或都是開漏極的信號檢測腳
5. VeeR and VeeT ： 發射與接收的地腳
6. RD-/+: 輸出端的差分信號線.
7. VccR and VccT：發射與接收的供電電源管腳
8. TD-/+: 輸入端的差分信號線
|
